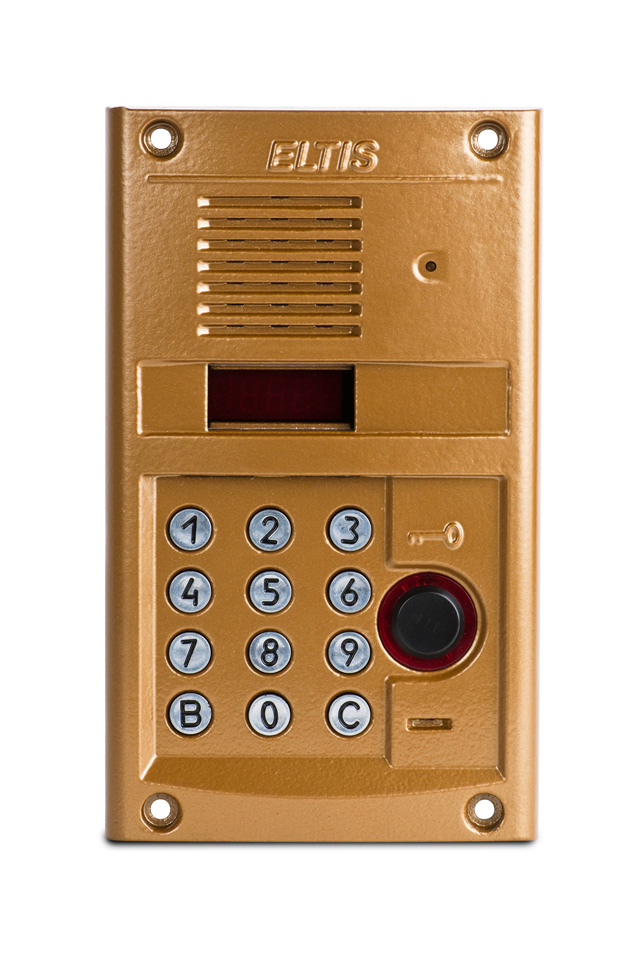

DP300-RDC24 Блок вызова домофона ELTIS
DP300-RDC24 Блок вызова домофона ELTIS.Ключи — RF брелоки.До 200 аб. Объед. неск. БВ. Цв. В/К Sony, Pinhole, 650 твл, день/ночь 0,01Лк. Индикатор, подсв. клав. Защита паролями, резервир. данных на ПК, обновл. ПО. Вандалозащищ., врезной, вертик. исполн.
DP300-RDC24 Блок вызова домофона ELTIS. Ключи — RF брелоки.До 200 аб. Объед. неск. БВ. Цв. В/К Sony, Pinhole, 650 твл, день/ночь 0,01Лк. Индикатор, подсв. клав. Защита паролями, резервир. данных на ПК, обновл. ПО. Вандалозащищ., врезной, вертик. исполн.
Руководство по эксплуатации ELTIS DP300
DP300-RDC24 руководство пользователя
Схема коммутации ELTIS DP300 c БП PS2 DKV
Схема коммутации ELTIS DP300 c БП PS2 DKV
Режимы работы блоков вызова ELTIS и проверка линии абонента
Коды ошибок домофонов ELTIS DP400 DP300
DP300-RDC24 Блок вызова домофона ELTIS:
До 200 абонентов. Возможность построения систем с несколькими входами в один подъезд и калитками/шлагбаумами для придомовой территории. Подключение пульта консьержа, вызов консьержа абонентом.
Встроенная малозаметная цветная видеокамера, разрешение 650 ТВЛ., высокая чувствительность, режимы день/ночь, компенсация задней засветки. Развязка питания видеокамеры и аудиотракта для снижения помех и возможности подключения к видеорегистраторам.
До 1400 уникальных ключей — бесконтактных брелоков Eltis RF2.1. Программирование брелоков на блоке вызова и из базы данных.
Вандалозащищенный врезной корпус, вертикальное исполнение. Защита динамика и микрофона. Ударопрочный яркий индикатор номера вызываемой квартиры. Клавиатура с защитой от продавливания, подсветка в темное время суток. Защита от статического электричества и шокеров. Повышенная устойчивость к неблагоприятным климатическим условиям.
Oбновление программного обеспечения домофона без демонтажа. Заводская настройка аудиотракта. Возможность регулировки громкости служебных сигналов. Многоуровневая защита от несанкционированного доступа с изменяемыми паролями. Возможность обслуживания с использованием централизованной базы данных.
DP300-RDC24 Блок вызова домофона ELTIS технические характеристики:
- Тип кабеля связи с коммутатором Трехпроводный*
- Максимальное количество абонентов 200**
- Максимально допустимый номер квартиры 1999
- Количество цифр в общем коде 4
- Количество цифр в индивидуальном коде 4
- Допустимое число попыток подбора кода или пароля 3
- Максимальное количество электронных ключей, записываемых в память БВ 1400
- Количество комбинаций электронного ключа 224
- Время, отведенное на ввод одной цифры номера квартиры, сек., не более 5
- Время формирования сигнала вызова, сек., не более 60
- Время, отведенное на ответ посетителю, сек., не более 90
- Время срабатывания электромагнитного замка, сек., не более 1…9
- Время ожидания освобождения канала связи, сек, не более 30
- Ток управления электромагнитным замком (контакты C, NC(NO)), не более, А 3
- Максимальная мощность потребления (без электромагнитного замка), Вт 7
- Максимально допустимое сопротивление линии связи, Ом 30
- Напряжение питания видеокамеры, В 12 ± 10%
- Максимальный ток потребления видеокамеры, мА 150
- Напряжение питания блока вызова, В ~13…15, (+16…21)
- Габаритные размеры, мм, не более 124х209х39
- Масса, кг, не более 0.8
* Тип прокладки кабелей связи между коммутатором и пультами абонентскими — координатно-матричный.
** Для КМ100-7.2 максимальное количество абонентов равно 200, для КМ100-7.1 максимальное количество абонентов равно 100. Блок вызова соответствует климатическому исполнению УХЛ1.1 по ГОСТ15150-69:
температура окружающей среды (-40…+40)°С;
относительная влажность до 98% при 25°С 6 мес. в году
атмосферное давление (650…800) мм. рт. ст
СОСТАВ ДОМОФОННОГО КОМПЛЕКСА
DP300-RDC24 Блок вызова домофона ELTIS предназначен для работы в составе домофонного комплекса, содержащего следующие блоки и узлы (базовый комплект):
- блок вызова (БВ) DP300-RDC24;
- блок питания (БП) PS2-x (х – модель блока питания, зависит от типа пользуемого замка) или аналогичный;
- коммутатор (КМ) КМ100-7;
- пульты абонентские (ПА) :
— А5 или аналогичный;
— VIZIT-M403, M4301, M456, MT460; - бесконтактный электронный ключ (брелок стандарта EM-Marine);
- ключи ТМ DS1990 или аналогичные и ТМ DS1996 фирмы Dallas Semiconductor;
- электромагнитный замок ML300, ML400 или аналогичный;
- кнопка выхода В21(В23);
- считыватель ST11(ST12);
- видеоразветвитель VS1/4-2;
дополнительно: дверной доводчик.
Примечание.
1.В зависимости от выполняемых функций, домофонный комплекс на базе блока вызова DP300-RDC24 может дополнительно комплектоваться
пультом консьержа SC303-D1 и считывателями ключей ТМ (ST10,11,12) или считывателем бесконтактных электронных ключей стандарта EM-Marine –
SR-1. Схема подключения пульта консьержа представлена в РЭ на SC303-D1.
2. В качестве бесконтактного электронного ключа рекомендуется
использовать брелки EM-Marine-ELTIS.
