VM500-5.1CL Видеомонитор ELTIS
VM500-5.1CL Видеомонитор ELTIS. Монитор цветного изображения 5″. Яркий TFT экран высокого разрешения, регулировка яркости, контрастности, насыщенности. Выбор мелодии. Подключение 2 блоков вызова и 4 источников видеосигнала при использ. с KMV1.4-2.4M.
VM500-5.1CL Видеомонитор ELTIS. Монитор цветного изображения 5″. Яркий TFT экран высокого разрешения, регулировка яркости, контрастности, насыщенности. Имется возможность выбора мелодии. Подключение 2 блоков вызова и 4 источников видеосигнала при использ. с KMV1.4-2.4M.
Схемы подключения ELTIS VM500-5.1CL(M) к домофонам VIZIT
Руководство по эксплуатации ELTIS VM500-5.1CL
Руководство монтажника ELTIS VM500-5.1CL(M)
Схемы подключение ELTIS VM500-5.1CL(M) к CCD2094.1 CYFRAL
VM500-5.1CL Видеомонитор ELTIS — главное преимущество данного монитора :
Отличное цветное изображение на экране: высокое разрешение и прекрасная цветопередача, возможность настройки яркости и контрастности, цветности и широкие углы обзора матрицы. 5-и дюймовый экран видеомонитора обеспечивает комфортный просмотр изображения.

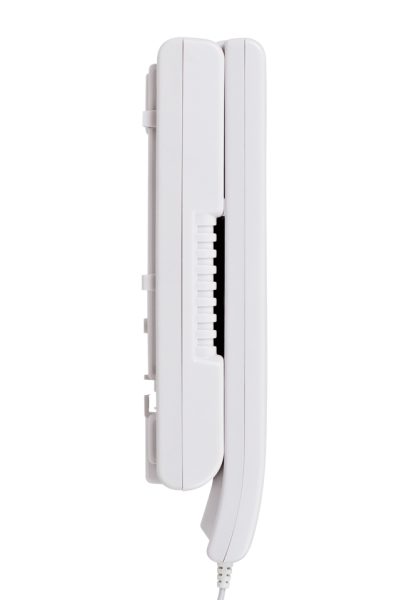

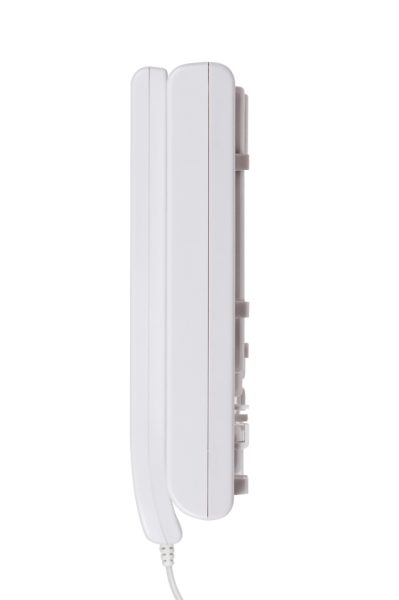

VM500-5.1CL Видеомонитор ELTIS — один из самых «плоских» мониторов с трубкой и не занимает много места. В комплект монитора входит специальный крепеж для удобного подвешивания на стене.
Монитор предназначен для работы с координатно — матричными домофонами (ELTIS, VIZIT, CYFRAL…). Не требует «адаптеров» для работы с подъездными домофонами, снижающими надежность работы.
Предусмотрена возможность сброса вызова от нежелательных посетителей.
Используемые производителем схемотехнические решения обеспечивают минимизацию помех, как на экране монитора, так и аудиопомех в трубке. Режим постоянного видеонаблюдения позволяет постоянно просматривать на мониторе изображение с выбранной видеокамеры. Монитор поддерживает функции вызова посетителя по инициативе абонента, а также вызов консьержа. Управляет электрозамками.

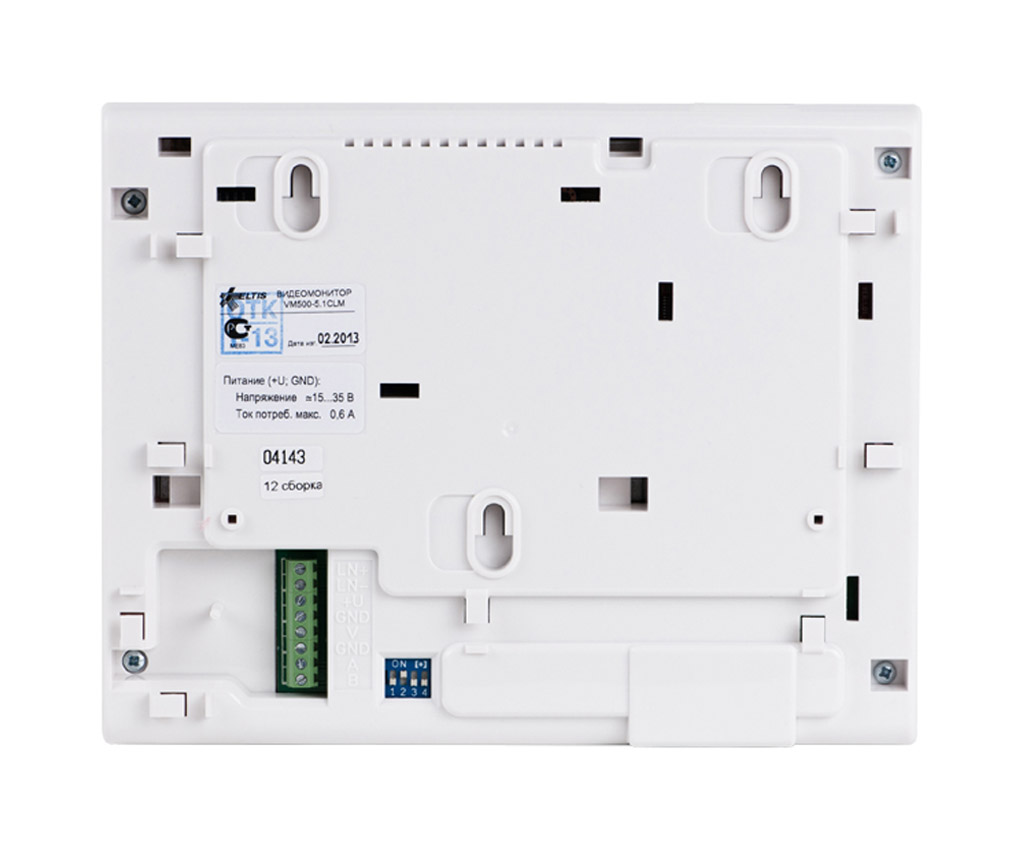

Универсальность питания позволяет подключать монитор, как в розетку 220 В (через стандартный адаптер питания (12 В, 1А)), так и через дополнительную колодку (для скрытой проводки).
VM500-5.1CL Видеомонитор ELTIS: расширение функционала обеспечивается при подключении коммутатора KMV1.4-2.4M: до 4 видеокамер, до 2 блоков вызова, и объединение в единую сеть до 4 мониторов, что позволяет оснащать большие коттеджи и офисы (размещение видеомониторов на разных этажах или в разных помещениях).
VM500-5.1CL Видеомонитор ELTIS технические характеристики:
- Тип экрана: 5 дюймов TFT-LCD, цветной
- Система цветности: PAL/NTSC
- Разрешающая способность 640х480
- Количество записываемых кадров, max* 500
- Видео вход 0.8…1.4В, 75Ом
- Напряжение питания =15…35В**
- Максимальная мощность потребления 6 Вт
- Максимальное время, отведенное на разговор с посетителем 90 сек.
- Габаритные размеры 197 х 155 х 42мм
VM500-5.1CL Видеомонитор ELTIS соответствует климатическому исполнению УХЛ3.1 согласно ГОСТ15150-69:
- температура окружающей среды (-10…+40)ОС;
- относительная влажность — до 90% ;
- атмосферное давление — (650…800) мм. рт. ст.
* Только для модели видеомонитора VM500-5.1CLM.
** Допускается использование стабилизированного источника питания:
напряжение +12В, ток не менее 0.8 А.
VM500-5.1CL Видеомонитор ELTIS предназначен для работы в составедомофонных комплексов ELTIS, VIZIT и обеспечивает:
- видеонаблюдение;
- открытие входной двери;
- дуплексную связь «посетитель-абонент»;
- дуплексную связь «абонент-консьерж»;
- работу с коммутатором KMV1.4-2.4М (далее – KM).
VM500-5.1CL Видеомонитор ELTIS основные функции:
- Возможность подключения одного блока вызова (далее – БВ).
- Возможность подключения одной видеокамеры (далее – ВК).
- Прием сигнала вызова от БВ.
- Автоматическое включение экрана и звукового сигнала при вызове.
- Просмотр цветного видеоизображения на 5” TFT экране.
- Регулировка яркости, контрастности, насыщенности экрана и громкости вызова.
- Дуплексная связь «абонент-посетитель».
- Открывание замка двери подъезда при вызове или разговоре.
- Сброс вызова без соединения с посетителем (игнорирование вызова).
- Вызов консьержа абонентом и дуплексная связь «абонент-консьерж»*.
- Функция вкл./откл. звукового сопровождения.
* Функция доступна при подключении ВМ к домофонным комплексам ELTIS300, ELTIS303, ELTIS305 или ELTIS5000, в состав которых входит пульт консьержа.
Дополнительные функции
(при работе совместно с коммутатором видеомонитора KMV1.4-2.4М)
Возможность подключения двух БВ или одного БВ и одноабонентного переговорного устройства (далее – ПУ).
Возможность подключения до четырех ВК.
Подключение дополнительных ВМ, не более 4-х, для одного абонента.
Внимание:
- В видеомониторе ELTIS нет напряжений, превышающих 35В.
- Все монтажные и профилактические работы производите при отключенной от сети вилке блока питания.
- В работающем блоке питания (далее – БП) для видеомонитора имеется опасное для жизни напряжение — 220В.
В комплект поставки видеомонитора ELTIS VM500-5.1CL(M) входят:
- Видеомонитор 1 шт.
- Пластина PS2 1 шт.
- Комплект крепления КМ17 1 шт.
- Инструкция по эксплуатации 1 шт.
- Коробка упаковочная 1 шт.
- Паспорт 1 шт.
