DP300-RD16 Блок вызова домофона ELTIS купить в СПБ

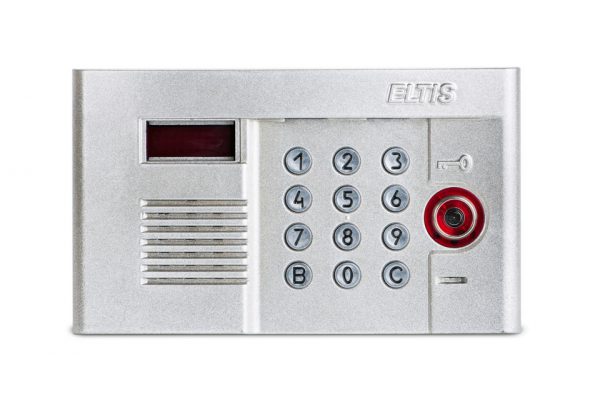

DP300-RD16 Блок вызова домофона ELTIS

АРТИКУЛ: 1538

5 400
5 250 - 5 400

DP300-RD16 Блок вызова домофона ELTIS. Ключи – бесконтактн. RF брелоки. До 200 аб. Объединение неск. блоков вызова. Индикатор набора, подсв. клавиатуры. Защита системой паролей, резервир. данных на ПК, обновление ПО. Вандалозащищ., горизонт. исполнение корпуса.

Очистить

DP300-RD16 Блок вызова домофона ELTIS. Ключи – бесконтактн. RF брелоки. До 200 аб. Объединение неск. блоков вызова. Индикатор набора, подсв. клавиатуры. Защита системой паролей, резервир. данных на ПК, обновление ПО. Вандалозащищ., горизонт. исполнение корпуса.

Схема коммутации ELTIS DP400 c БП PS CS2

Схема коммутации ELTIS DP400 c БП PS2 DKV3

Руководство по эксплуатации ELTIS DP300

Режимы работы блоков вызова ELTIS и проверка линии абонента

 DP300-RD16 Блок вызова домофона ELTIS назначение:

Блок вызова DP300-RD16 (далее БВ) предназначен для работы в составе домофонного комплекса ELTIS300 и обеспечивает санкционированный доступ в подъезды, на лестничные клетки и квартиры жилых домов или на иные объекты в соответствии с одним из признаков:

  1. общий цифровой код;
  2. индивидуальный цифровой код;
  3. бесконтактный электронный ключ (брелок стандарта EM-Marine);
  4. электронный ключ Touch Memory (при подключении к блоку вызова считывателя ключей ТМ);
  5. нажатие кнопки абонентского пульта после разговора с посетителем.

БВ применяется для ограничения доступа в подъезды жилых домов, в организации и устанавливается на входную дверь.

 DP300-RD16 Блок вызова домофона ELTIS состав комплекса:

БВ DP300-RD16 предназначен для работы в составе домофонного комплекса, содержащего следующие блоки и узлы (базовый комплект):

  1. блок вызова (БВ) DP300-RD16;
  2. блок питания (БП) PS2-x (х – модель блока питания, зависит от типа используемого замка);
  3. коммутатор (КМ) КМ100-7;
  4. пульты абонентские (ПА) HS-4xx (xx – модель пульта абонентского);
  5. бесконтактный электронный ключ (брелок стандарта EM-Marine);
  6. ключи ТМ DS1990 и ТМ DS1996 фирмы Dallas Semiconductor;
  7. электромагнитный замок ML300, ML400 или аналогичный;
  8. кнопка выхода В21(В23) или считыватель ST11(ST12);
  9. дополнительно: дверной доводчик.



Примечание.
1. В состав домофонного комплекса может входить пульт консьержа SC300-D1, схема подключения которого представлена в РЭ на SC300-D1.
2. В качестве бесконтактного электронного ключа можно использовать брелки 07EG или аналогичные на основе кристалла EM4102A6. Работа с
карточками или брелками большего размера не гарантируется.



 DP300-RD16 Блок вызова домофона ELTIS функции:

Функции абонент-посетитель:

  1. коммутация «посетитель-абонент» в соответствии с набранным номером квартиры;
  2. дуплексная связь «посетитель-абонент»;
  3. коммутация консьерж-посетитель по инициативе консьержа;
  4. параллельное включение до трех БВ;
  5. отображение информации на пятиразрядном семисегментном индикаторе;
  6. формирование звуковых сигналов при:
    – нажатии на кнопки клавиатуры;
    – вызове абонента;
    – открывании электромагнитного замка;
    – некорректных действиях пользователя;
  7. подсветка клавиатуры в темное время суток;
  8. защита от подбора кодов и паролей;
  9. защита от электрошокера;
  10. защита от дубликатов ключей на основе MK2004;
  11. управление различными типами электромагнитных замков:
    – нажатием кнопки абонентского пульта;
    – набором общего и (или) индивидуального кода открывания замка;
    – бесконтактным электронным ключом;
    – ключом ТМ DS1990 (при подключении к блоку вызова считывателя ключей ТМ);
    – нажатием кнопки “Выход”;
  12. работа в составе домофонного комплекса с пультом консьержа SC300-D1.

Функции обслуживания:

  1. программирование и управление системой с помощью цифровой клавиатуры;
  2. доступ к программированию системы через пароль установщика;
  3. возможность установки пароля администратора, неизвестного установщику;
  4. доступ к программированию ключей и индивидуального кода каждого абонента через индивидуальный пароль;
  5. программное регулирование времени открывания замка от 1с до 9с;
  6. программное отключение отдельных абонентов;
  7. программная регулировка громкости служебных звуковых сигналов;
  8. сохранение информации в энергонезависимой памяти;
  9. считывание и запись конфигурационных данных блока вызова c помощью носителя информации DS1996, который необходимо соединить с клеммами ML и GND БВ, например с помощью считывателя ST11;
  10. обмен информацией с АРМ ЭЛТИС – Сервис.

 DP300-RD16 Блок вызова домофона ELTIS технические характеристики:

  1. Тип кабеля связи с коммутатором –  Трехпроводный*
  2. Максимальное количество абонентов – 200**
  3. Максимально допустимый номер квартиры – 1999
  4. Количество цифр в общем коде- 4
  5. Количество цифр в индивидуальном коде- 4
  6. Допустимое число попыток подбора кода или пароля 3
  7. Максимальное количество электронных ключей, записываемых в память БВ- 1400
  8. Количество комбинаций электронного ключа 224
  9. Время, отведенное на ввод одной цифры номераквартиры, сек., не более – 5
  10. Время формирования сигнала вызова, сек., не более 60
  11. Время, отведенное на ответ посетителю, сек., не более 90
  12. Время срабатывания электромагнитного замка, сек., не более – 1…9
  13. Время ожидания освобождения канала связи, сек, не более 30
  14. Ток управления электромагнитным замком (контакты C, NC(NO)), не более, А – 3
  15. Максимальная мощность потребления (без электромагнитного замка), Вт 7
  16. Максимально допустимое сопротивление линии связи, Ом 30
  17. Напряжение питания блока вызова, В ~13…15, (+16…21)
  18. Габаритные размеры, мм, не более: 209х124х39
  19. Масса, кг, не более: 0,75

Примечания.
* Тип прокладки кабелей связи между коммутатором и пультами
абонентскими – координатно-матричный.
** При использовании коммутаторов КМ100-7.2. Для КМ100-7.1
максимальное количество абонентов равно 100.
Блок вызова соответствует климатическому исполнению УХЛ1.1 по
ГОСТ15150-69:
температура окружающей среды (-40…+40)°С;
относительная влажность – до 98% при 25°С 6 мес. в году;
атмосферное давление – (650…800) мм. рт. ст

 DP300-RD16 Блок вызова домофона ELTIS. Ключи - бесконтактн. RF брелоки. До 200 аб. Объединение неск. блоков вызова. Индикатор набора, подсв. клавиатуры. Защита системой паролей, резервир. данных на ПК, обновление ПО. Вандалозащищ., горизонт. исполнение корпуса.
